振動分析儀用于機器狀態監測的頻率分析系統有若干種配置方式。如果想從有限的投資開始而且只有幾十個測量點時(不是幾百和幾千個測量點)，電池供電的儀和振動能級記錄儀是優越的。這種配套裝置能對各監測點依次畫出其窄帶頻譜圖。每次測量和分析約需要幾分鐘，每個測量點的數據用手工登記在記錄卡上。



　　把每個測量點的參考頻譜記錄下來并復制在透明的卡片上。以后取得的頻譜放在參考頻譜下面，兩張卡片一對照立即可以找到差別所在。如果某一頻率的振級增加就畫出其振級——時間曲線，從而可預測其發展趨勢。

　　有些用戶平時只進行有規律的簡單寬帶監視，當振級有明顯變化時才應用頻率分析。這種方式有助于故障發展的診斷而不能用于早期警告和趨勢發展的規律分析。

　　先進的機器狀態監測系統

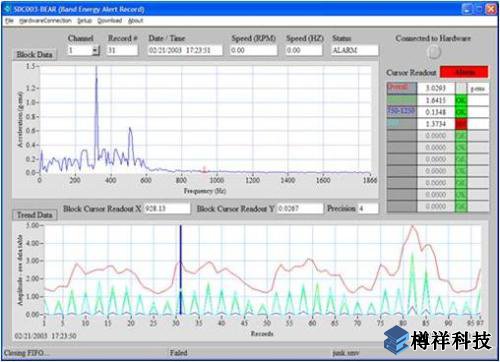

　　當有大量的機器測點需要監測時，采用更完善的系統是合理的。操作人員可用加速度計與數據采集器(或數據記錄儀)把每一個測試點的振動信號直接記錄下來。回設備科后，再送到計算機里，用軟件進行分析，這樣做的優點是：速度快、擴大了儀器功能，改善了檢測能力并降低了測量成本。
