電動機參數：額定功率：7.5 kw，額定扭矩：24 N. m，額定轉速：1500 rpm

    檢測范圍：電壓380 V,13.2 A電動機三相交流電參數

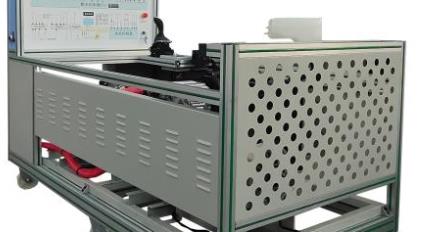

    永磁同步電機試驗臺對拖測試臺原理：

    試驗系統以11 kw永磁同步電動機為負載端，通過驅動方式實現電機的精準轉矩和轉速控制。以 PWM寬帶調制方式驅動驅動器可實現對負載永磁電機高動態性能的高速控制輸出。

    首先接通被測電機控制器，電機轉速由控制器控制，當電動機運行到測試點時，驅動機構對負載電機作恒轉矩控制，對被測電機進行加載試驗。測試期間，有一段時間內的負載機會就像發電機一樣，所產生的電流將被消耗。

    永磁同步電機試驗臺特性簡介：

1>系統可實時顯示電機電壓、電流、輸入功率、扭矩、轉速、輸出功率、效率等參數。

2>可實現電流、電壓、扭矩、轉速的上下限報警，報警值可任意設定。

3>可根據用戶要求連續存儲測試數據或單次存儲。

4>能夠?qū)崟r顯示采集的數據及曲線。

5>可以將測試結果顯示為轉速，電流、電壓、扭矩、功率、效率的曲線圖。

6>可以將試驗結果進行時間—轉速、電流、電壓、扭矩、功率、效率的曲線圖。

7>系統具有多種參數設定記憶功能，只需輸入一次即可。

8>具有歷史數據及曲線回放功能。

9>可用打印機打印測試數據，打印測試數據、曲線和報告。

10>軟件的整個功能具有菜單和快捷鍵的雙重操作。

    體系組成：

    該試驗臺由被測電機+變頻器、負載電機+變頻器、動力矩傳感器、轉速功率儀、機械安裝平板、立式變頻電氣柜、工控柜、專用測試軟件、耗能單元、電參數測試儀組成。
