電機定子振動故障

　　交流電通過電動機時有兩個電流峰值，正電流和負電流，在交流電的一個周期里每個磁極產生兩次***大磁感應強度。換句話說，振動頻率將是兩倍于交流電頻率，這個特征頻率同電動機磁極數、單相還是三相毫無關系。

　　磁場或定子振動故障具有***度方向相關性，電機轉子故障沒有這樣的特征。如常見電機電氣故障的機理及識別圖1中顯示的電動機故障為垂直方向氣隙不均，其結果就是在垂直方向上產生不平衡電磁力，產生垂直方向的振動。因?yàn)檎駝?dòng)存在方向相關性，感應電動機的預知性維修或精確振動分析時，必須對軸承的水平和垂直兩個方向都進行***分辨率的測量。

　　電機轉子振動故障

　　當電機轉子發生故障時，只要經過磁極處，缺陷處磁場強度***大，它與對面產生的電磁力就不能平衡。但是，不平衡電磁力的大小取決于旋轉電樞故障相對于旋轉磁場的位置，因?yàn)楦袘?yīng)電動機總有一個“轉差”。當磁極的磁感應強度再一次達到***大時，因?yàn)榇嬖谵D(zhuǎn)差，損壞部分不能夠回到先前的位置，而落后磁場(1/轉差)周，因此不可能完全對準處于***大磁感應強度的磁極，不平衡磁力減弱。電樞相對于磁場繼續發生轉差，不平衡磁力隨著磁場旋轉周期而減弱，直到轉到兩個磁極的中間位置，電樞和磁場間的不平衡電磁力達到***低值。接著，向相反的磁極滑移，不平衡磁力開始增大。所以，電樞故障的振幅以電樞與磁場的轉差頻率做周期性變化，不平衡電磁力在電樞故障位置正對著處于磁感應強度***大的磁極時，達到***大。對于上面提到的二極電動機，一個轉差周期內振幅兩次達到***大值

　　線棒斷裂或裂紋、線棒彎曲、轉子彎曲等這些電樞故障會造成振幅的脈動。如果很嚴重，能夠聽到或者感覺到這個低頻脈動。定子故障不會造成振幅的脈動

　　電樞故障造成的振幅脈動頻率等于轉差頻率與電動機磁極數的乘積，因?yàn)橛泄收系碾姌忻看谓?jīng)過處于***大磁感的磁極時，振幅都達到***大。這個脈動頻率叫做“磁極通過頻率”。

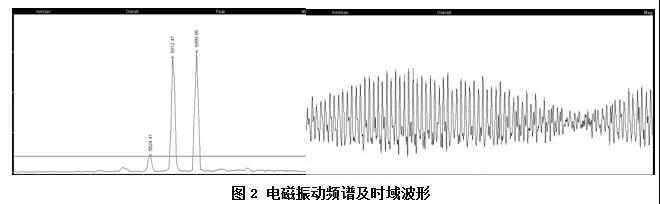

　　從性質上講，電樞故障產生的磁極通過頻率是一個調制頻率，不平衡磁力產生的振幅會發生變化。作為一個調制頻率，它在頻譜中將以邊帶頻率出現在電機其它振動頻率的兩邊。圖3所示同時存在線棒故障的二極電動機的頻譜圖，5912 CPM 振動頻率是電機的二倍頻，可能是轉子不對中造成的。6000 CPM 為交流電頻率的2倍頻，或者說是二極電動機的2倍磁場旋轉頻率，5824 CPM該處的峰值為磁極通過頻率。可以說除了一倍頻，電樞故障造成的磁極通過邊帶頻率也會以邊帶頻率出現在其它頻率的兩邊，如2×，3×等。這些邊帶頻率無論出現在那里，都清楚地表明電樞出現故障。
